鍛圧製品
Products
製品

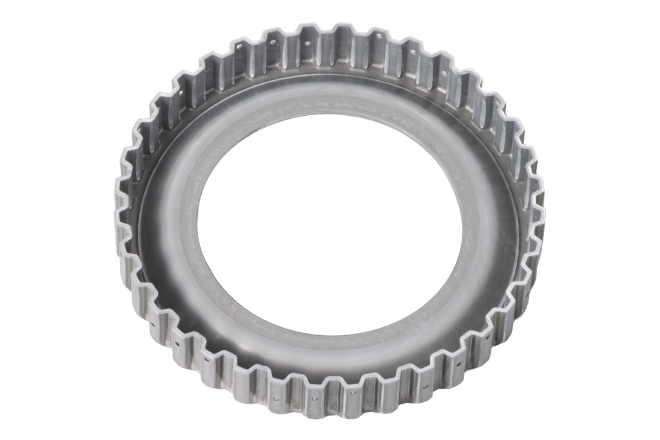

![ハブ](img/index_01-01.png)
![](img/index_01-02.png)

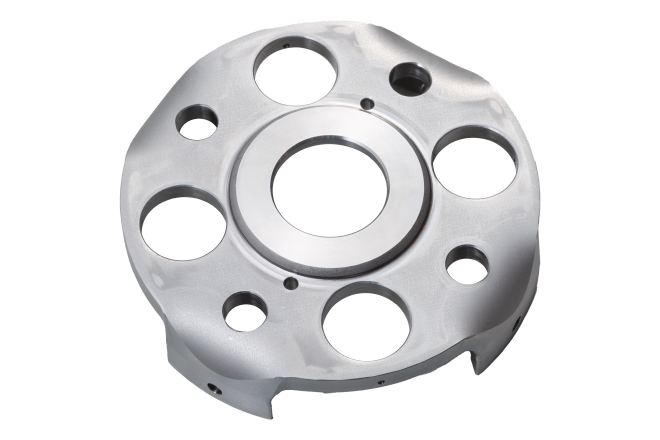

自動車のオートマチックトランスミッションやハイブリッド関連ユニット向けの高機能部品として採用されています。
当社は、高い冷間鍛造技術により、厚板を1/1000mmレベルの高精度で加工(ニアネットシェイプ化)できることが強みです。
平面度、同心度、板厚偏差の精度保証は金型と設備で可能にしています。
鉄、アルミ、ステンレスなど、さまざまな材料から製品化の実績があり、1.6~12mmまで加工が可能です。

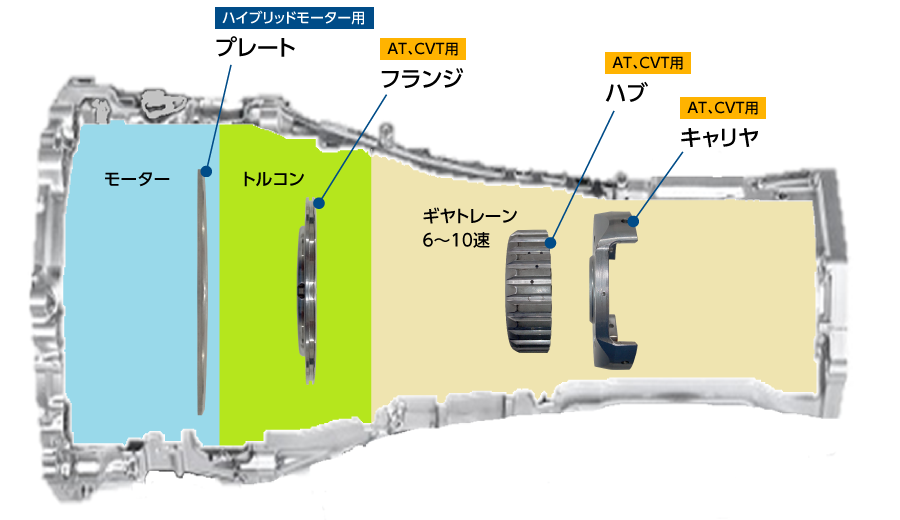

当社の主な鍛造製品
プレート ハイブリッドモーター用
アルミの板鍛造成形により母材強度以上の強度を実現。ステンレス材の使用により部品強度アップと素材板厚55%減を達成。これによりユニットの省スペース化を実現しています。
![](img/index_01-04.png)

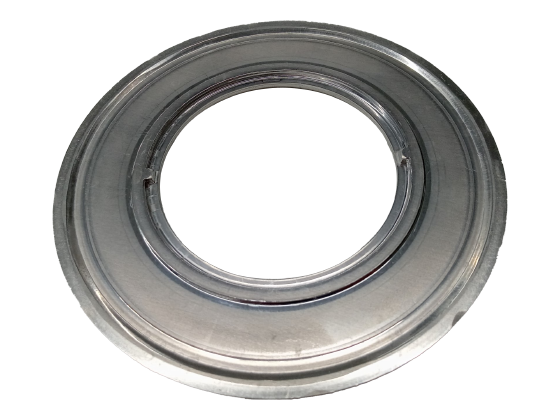

・差厚成形 t=3.0 ・キー成形
![](img/index_01-05.png)

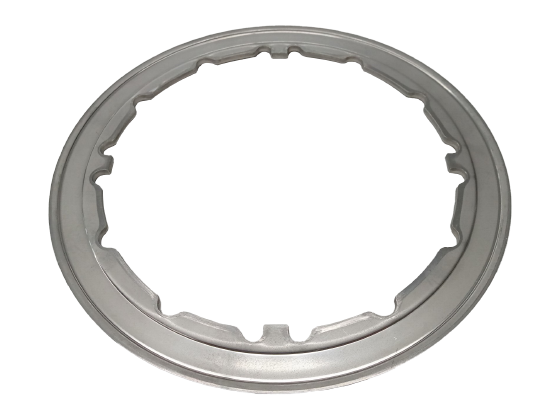

・段差成形 ・プレス完結
ハブ AT、CVT用
複動プレス機を用いたワンショット成形により得られる、高品質な同軸精度と大径-小径の差厚71%成形を可能にします。また、同一型内における内側ボス成形により位置精度が向上します。
![](img/index_01-06.png)

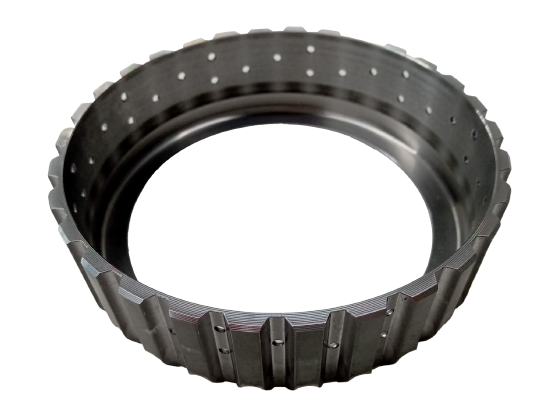

・歯形成形(大径-小径差厚大)
![](img/index_01-07.png)

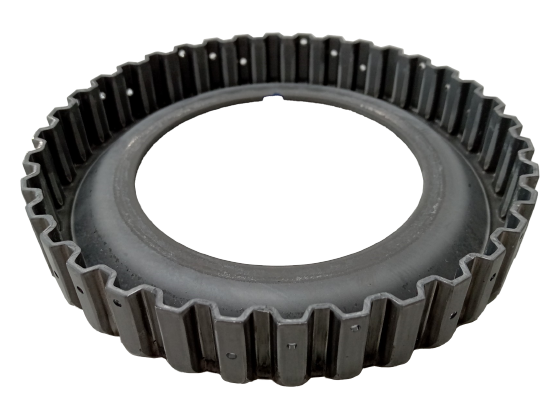

・歯形成形 ・内側ボス成形
フランジ AT、CVT用
お客様ご希望のロックアップ機構に必要とされるキー部への材料充填と内径ボス部の増厚220%(素材比)を実現しています。
![](img/index_01-08.png)

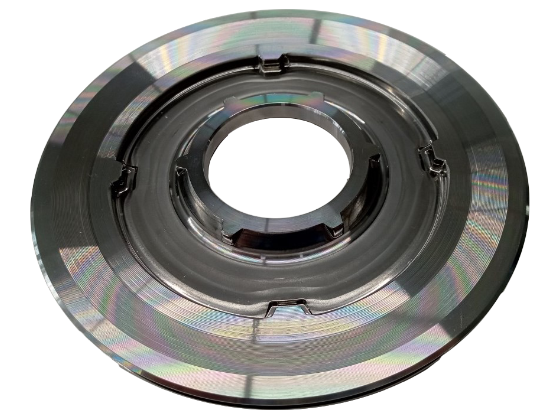

・増厚成形 t=10.0 ・キー成形
キャリヤ AT、CVT用
板厚3.2~10mmの実績があります。内径ボス部増厚130%(素材比)と高度な品質保証によりピニオン面の鍛造化を実現しています。
![](img/index_01-09.png)

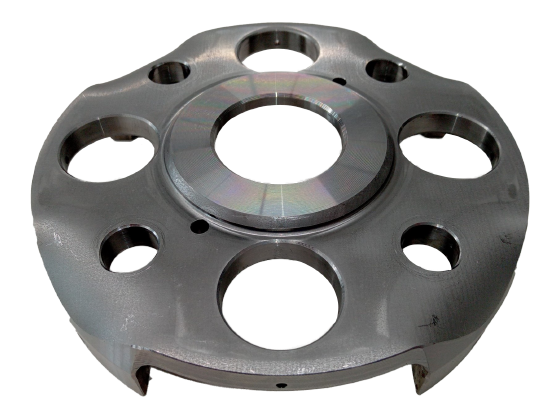

・ボス増厚成形 ・脚曲げ
![](img/index_01-10.png)

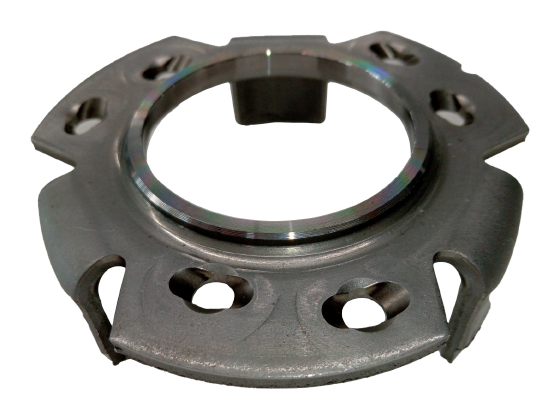

・ボス増厚成形 ・脚曲げ
